產品簡介：

巴歇爾槽又稱巴氏槽是用于明渠超聲波流量計的輔助設備。在液體流動過程中，非滿管狀態流動的水路稱作明渠(open channel)，明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。

材質類型：玻璃鋼、PVC、不銹鋼。 流量越大，相應增加壁厚。

選型注意事項：

1.巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。

2.巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。

3.巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

4.巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。

5.巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。

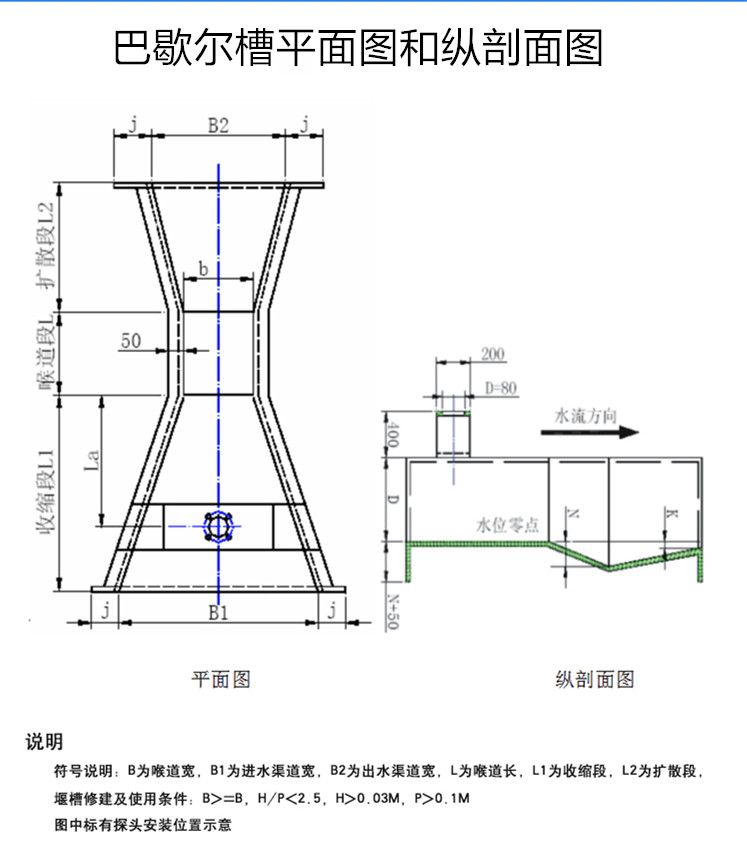

說明：以下圖形僅供參考，具體尺寸按照表格中的1-15號型制作。有要求請訂貨時說明 。

安裝步驟：

大多數情況下，超聲波明渠流量計的計量槽選用巴歇爾槽，他的安裝分為以下幾個步驟：

1.明渠土建安裝準備

在安裝前首先察看地形，進水口必須于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。

巴歇爾計量槽模擬圖

2.將巴歇爾槽放入明渠中

要      求：

（1）巴歇爾槽下游排放口有水位差,泄水暢通，如水位差不夠，應墊巴歇爾槽， 增加水位差。

（2）巴歇槽前直段有1～3米的距離。

3.加固巴歇爾槽

在巴歇爾槽左右用混凝土澆灌，水流全部從巴歇爾槽中經過。加固時要使巴歇爾槽左右保持水平，防止傾斜，防止變形。

4.安裝中的幾種情況

5.特別注意事項

 必須巴歇爾槽下游有水位差，排放暢通，不會積水。這是安裝的關鍵問題。

6.儀表接線

巴歇爾槽安裝好后，要等待混凝土凝固后再進行儀表安裝調試。一般情況下應該由儀表技術人員安裝和調試。分體的信號傳輸線纜如距離較遠，用戶可自行接長。

距離一般在2000米以內，否則應做實地連線試驗。
